Philips N7300 herstellen
« Gepost op: 17 februari 2017, 23:27:18 »
Hallo allemaal ik heb een defecte Philips N7300 gekocht.
Nou ben ik daar een beetje in aan het kijken wat er zoal stuk aan kan zijn.
Een los draadje gevonden aan de capstan motor verder is dat geen probleem.
Verder zoals al door de verkoper werd gemeld de aan drijf snaar stuk.
Of eigenlijk helemaal weg daar was al iemand bij geweest .
Nu zou dat verder geen probleem zijn zou het zo zijn dat die een sleepcontact loper zoek heeft gemaakt.

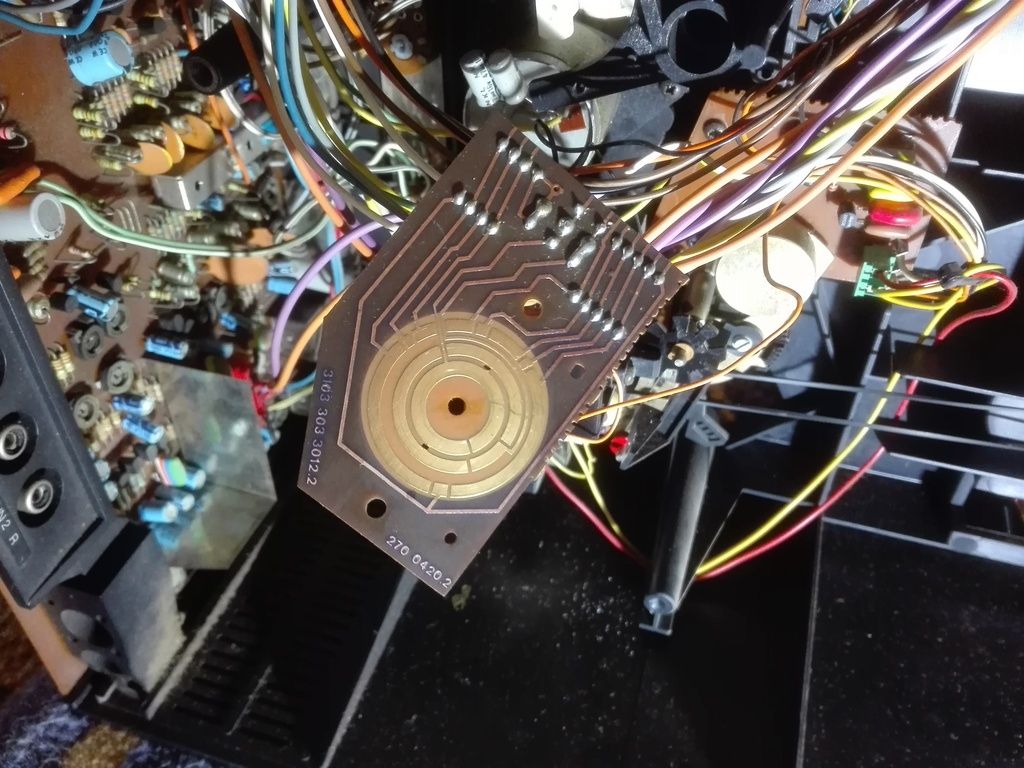

Nu mis ik deze , deze schuift over het printje op de foto.
Dit zit gemonteerd achter dit printje en zie je aan de buiten kant niet.
Nu gaat de recorder zeker niet werken zonder dit onderdeel ik denk dat het schuifje nummer 328 is maar dat weet ik niet helemaal zeker.
Dus bij deze vraag ik of iemand tegen vergoeding evt nog zoon dingetje over heeft voor mij uit een sloper.
Zodat ik verder kan met reparatie en dit topic.
Met deze mooie zeer plastic achtige recorder.
Weet ook niet of dit onderdeel ook in andere Philips recorders zit.

Alvast bedankt gr  Hans







Hans en Reel to Reel

  • Hero Member
  • *****
  • Berichten: 621
  • Tja?....
Re: Philips N7300 herstellen
« Reactie #1 Gepost op: 18 februari 2017, 00:27:30 »
Ik heb nog een mooie foto van het onderdeel gevonden op internet.
Het missende sleep kontakt is zichtbaar tussen de print en dat witte stokje waar zit hij op.


Hans en Reel to Reel

  • Hero Member
  • *****
  • Berichten: 621
  • Tja?....
Re: Philips N7300 herstellen
« Reactie #2 Gepost op: 18 februari 2017, 15:48:46 »
Sleep veertje gemonteerd maar zelfde resultaat.
Het motortje dat de aandruk rol bediend heeft geen tanden meer .  Erg jammer misschien dat er iemand een sloop machine heeft staan. Foto volgt.

Hans en Reel to Reel

  • Hero Member
  • *****
  • Berichten: 621
  • Tja?....
Re: Philips N7300 herstellen
« Reactie #3 Gepost op: 19 februari 2017, 15:34:32 »
Recorder draait als je de capstan handmatig inschakeld ik zoek nog het tandwieltje op dat motortje dat dit doet.
Wat gerommel met het toerental zit in het systeem van philips.
De capstan as moet aan aarder onder de koppen deksel.
Verder mis ik een wieltje dat door de koppedeksel steekt weet niet waar dat voor is iets met cueing kan ook niks zien waar dat aan heeft gezeten.
Verder een link naar youtube van de recorder.
https://youtu.be/tnKv4iQdU-M

Hans en Reel to Reel

  • Hero Member
  • *****
  • Berichten: 621
  • Tja?....
Re: Philips N7300 herstellen
« Reactie #4 Gepost op: 19 februari 2017, 22:58:15 »
Hier een foto van het motortje die de capstan bediend.
De rest van het tandwiel zag er uit als koekkruimels.
De rode temminste.
Als iemand zo iets over heeft voor mij ik denk dat deze het zelfde is als in een N7150 maar dat weet ik niet zeker.


Dik

  • Full Member
  • ***
  • Berichten: 167
Re: Philips N7300 herstellen
« Reactie #5 Gepost op: 20 februari 2017, 15:38:36 »
Ik zou een N7150 of N7300-sloper zoeken.
Dikdeck: Een bandrecorder in dusdanige staat dat bij het zien ervan de wanhoop bij ieder toeslaat, behalve bij Dik :D

Hans en Reel to Reel

  • Hero Member
  • *****
  • Berichten: 621
  • Tja?....
Re: Philips N7300 herstellen
« Reactie #6 Gepost op: 20 februari 2017, 21:09:33 »
Misschien wordt dat het wel als het niet anders kan.
Maar het oude nu kapotte tandwieltje brokkelde tussen mijn vinger af.
Ik ben dan bang dat al deze recorders het zelfde probleem krijgen.
Dus ik dacht misschien heeft of weet iemand waar een passend nieuw universeel exemplaar te koop is.
Er zullen wel eerder van deze recorders het zelfde probleem hebben gehad.

Misschien is dat een illusie maar je weet maar nooit.

Dik

  • Full Member
  • ***
  • Berichten: 167
Re: Philips N7300 herstellen
« Reactie #7 Gepost op: 21 februari 2017, 11:07:16 »
Kan ook een slechte batch zijn geweest.
Dikdeck: Een bandrecorder in dusdanige staat dat bij het zien ervan de wanhoop bij ieder toeslaat, behalve bij Dik :D

sheep

  • Full Member
  • ***
  • Berichten: 132
  • Grutte Pier
Re: Philips N7300 herstellen
« Reactie #8 Gepost op: 21 februari 2017, 16:41:40 »
informeer 's bij Thomas van MFBfreaks  ;)
na vele muziekapparatuur gehoord te hebben
hoor ik toch nog steeds het liefst mijn motor

Hans en Reel to Reel

  • Hero Member
  • *****
  • Berichten: 621
  • Tja?....
Re: Philips N7300 herstellen
« Reactie #9 Gepost op: 25 februari 2017, 20:51:42 »
Hallo ik heb een tandwieltje gevonden voor mijn Philips N7300 was het niet zo dat de tanden verkeerd omstaan.
Nu kan ik zo’n zelfde bestellen anders om maar terwijl de recorder al vrolijk speelde de afgelopen week ging
vanmiddag ineens de rechter schotel raar doen haperen zo af en toe.
Dus eerst maar eens kijken en helaas bij deze waren de tanden aan de binnen zijde weg.
Dus ook maar gelijk naar de linker kijken deze zijn nog mooi.
Nu had ik dat al eens forum gelezen maar het blijft rot.
Ik had de Philips toch iets beter verwacht qua kwaliteit .
Ik weet niet of dit probleem doormijn is op te lossen en de wanhoop is nabij.
Weet iemand hier een oplossing voor?

Gr Hans




sterremuur

  • Manuals
  • Global Moderator
  • Koekiemonster
  • *****
  • Berichten: 2.052
    • Sterremuur!!
Re: Philips N7300 herstellen
« Reactie #10 Gepost op: 26 februari 2017, 00:23:05 »
Sja, ding is 40 jaar oud. Knap toch?  ;D

Dik

  • Full Member
  • ***
  • Berichten: 167
Re: Philips N7300 herstellen
« Reactie #11 Gepost op: 26 februari 2017, 11:29:24 »
Lijkt alsof ze geslipt hebben op een punt en dat heeft hem zijn tanden gekost.
Dikdeck: Een bandrecorder in dusdanige staat dat bij het zien ervan de wanhoop bij ieder toeslaat, behalve bij Dik :D

Hans en Reel to Reel

  • Hero Member
  • *****
  • Berichten: 621
  • Tja?....
Re: Philips N7300 herstellen
« Reactie #12 Gepost op: 26 februari 2017, 13:31:40 »
Het is ook van stevig rubber materiaal gemaakt lijkt het.
Ik denk voor geluid demping.
Het voelt wat rubber achtig aan die tanden.
Er zit ook verschil in de tandwielen , De schuine vertanding staat de andere kant op scheef dus niet anders om monteren.
« Laatst bewerkt op: 26 februari 2017, 23:40:44 door Hans en Reel to Reel »
