Algemeen / Re: Oproep om Testband gegevens.
« Laatste bericht door guuz1 Gepost op Vandaag om 00:03:55 »
Hi Jack,

Mooi man!

Als je nog 30 seconden over hebt op je test tape , zou ik willen voorstellen om een multifrequentie signaal track (16 signalen) toe te voegen:
(tegelijkertijd tonen van 31.5 Hz, 63 Hz, 125 Hz, 250 Hz, 313 Hz, 500 Hz, 1000 Hz, 2000 Hz, 4000 Hz, 6000 Hz, 8000 Hz, 10 000Hz, 12000 Hz, 14000 Hz, 16000 Hz en
18 000 Hz.
  (Zoals op de "All in One" tape).

Zie een FFT analyse van deze track (fig. 1). Je kunt de 16 frequenties allemaal terugvinden.

Je kunt hiermee de PB Head azimuth ook op het gehoor afregelen (net als met witte ruis), maar ook een XY plot maken (zonder gevaar van valse maxima).
Deze XY plot is scherper dan een XY plot met Witte Ruis (Fig.2).

Ook krijg je een unieke "fingerprint"  (fig. 3)  als je deze track digitaliseert (dus hiermee kun je ook je PB Head heel precies afregelen als je geen scoop hebt (maar wel een PC) , zonder het gevaar van valse maxima).
Je kunt het linker en rechter kanaal heel makkelijk vergelijken en gelijkzetten.

Deze Multifrequentie track is niet echt noodzakelijk maar meer een "Nice to Have".

Overigens:

Een Multisignaal track kun je o.a. maken met de trial versie van de NCH Tone generator https://www.nch.com.au/tonegen/index.html

Desgewenst kan ik je ook een  WAV file sturen.

Succes met je project!    Mart



2
Akai / Re: Akai 4000DS mkII, aansluiting aan/uit schakelaar, OPGELOST; SPEELT!
« Laatste bericht door guuz1 Gepost op 20 september 2018, 23:19:35 pm »
Hi Bob,

Mooi man! (hoewel de muziek niet helemaal mijn smaak is).

Maar ik zou als "finishing touch "   het apparaat nog op 240V zetten:

De witte draad vanaf de schakelaar op de 240 V (blauw) aftakking van de Trafo aansluiten  (BSI)

in plaats van de huidige (220V) (wit) aftakking    van de Trafo   (CEE).
Zie schema.

Dan gaan ook de gloeilampjes van je VU meters veel langer mee.

Veel plezier met je AKAI (ze stonden Vrougu in heel veel Cafe's te draaien; is dus een bewezen robuust apparaat.

Mart

3
Akai / Re: Akai 4000DS mkII, aansluiting aan/uit schakelaar
« Laatste bericht door DHG500 Gepost op 20 september 2018, 17:09:35 pm »
Schakelaar nog eens goed schoongemaakt en brom vrijwel weg.
Machine staat nu sinds lange tijd voor het eerst weer eens een stukje te spelen... Valt beslist niet tegen 😁!
klik voor video
4
Algemeen / Re: Oproep om Testband gegevens.
« Laatste bericht door Marotick Gepost op 20 september 2018, 09:17:27 am »
Als het goed gaat krijgt MOTO vandaag de band in de bus. De JMv3.0 band. Het is dan nog even wachten wat hij er van vindt. Mogelijk moeten er nog wat puntjes op de i gezet worden.
Dan pas gaat de band naar de rest van het panel en wacht ik hun reacties af.
De band kan gemaakt worden in NAB en CCIR en met de 3 verschillende snelheden waarbij de 9,5 cm waarschijnlijk niet de allerhoogste frequenties meekrijgt en de 38 cm kan er een hoge frequentie bij krijgen.
De witte ruis sectie op de band is er voor mensen die snel de weergavekop op het gehoor rechtop willen zetten.
De band krijgt ook een stukje doorschijnende band zodat de hoogte van de kop bekeken kan worden. (JMv3.1)
5
Akai / Re: Akai 4000DS mkII, aansluiting aan/uit schakelaar opgelost, nu nog een brom..
« Laatste bericht door DHG500 Gepost op 20 september 2018, 06:57:26 am »
Hoi Mart,

dank je wel voor je snelle reactie! Ik had het schema ook al bekeken en vond idd deze functie niet maar was er van overtuigd dat het er op moest zitten.
Je veiligheidssuggestie snijdt wss hout; ik laat het rusten  ;D

Nu nog een brom oplossen die ik hoor als ik de sporenschakelaar op 1-4 zet.......
6
Akai / Re: Akai 4000DS mkII, aansluiting aan/uit schakelaar
« Laatste bericht door guuz1 Gepost op 20 september 2018, 01:20:46 am »
Hi,

Als ik in het schema van de 4000DS MkII  kijk, heeft de CEE /VDE versie deze faciliteit niet meer (zie figuur).

Pin 3 en 4 van J7/P7  zijn niet (aan een microschakelaar)  aangesloten (dit is bij de Japanse, Amerikaanse en Universele versie wel het geval).

Het hoort dus zo!  Heeft waarschijnlijk met elektrische veiligheid te maken.  Je hoeft niet verder te zoeken.

Mart
7
Revox / Re: Gezocht monteur voor Revisie van Revox A77
« Laatste bericht door engelen25 Gepost op 19 september 2018, 22:10:59 pm »
pfff gelukkig
8

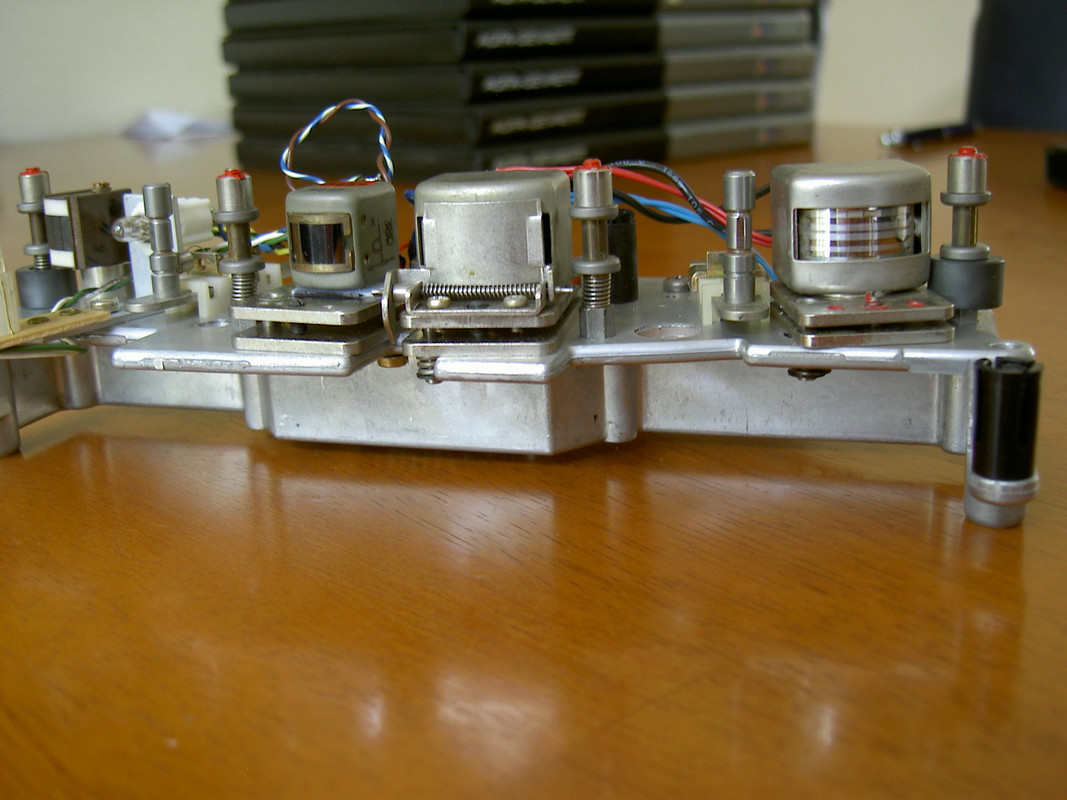

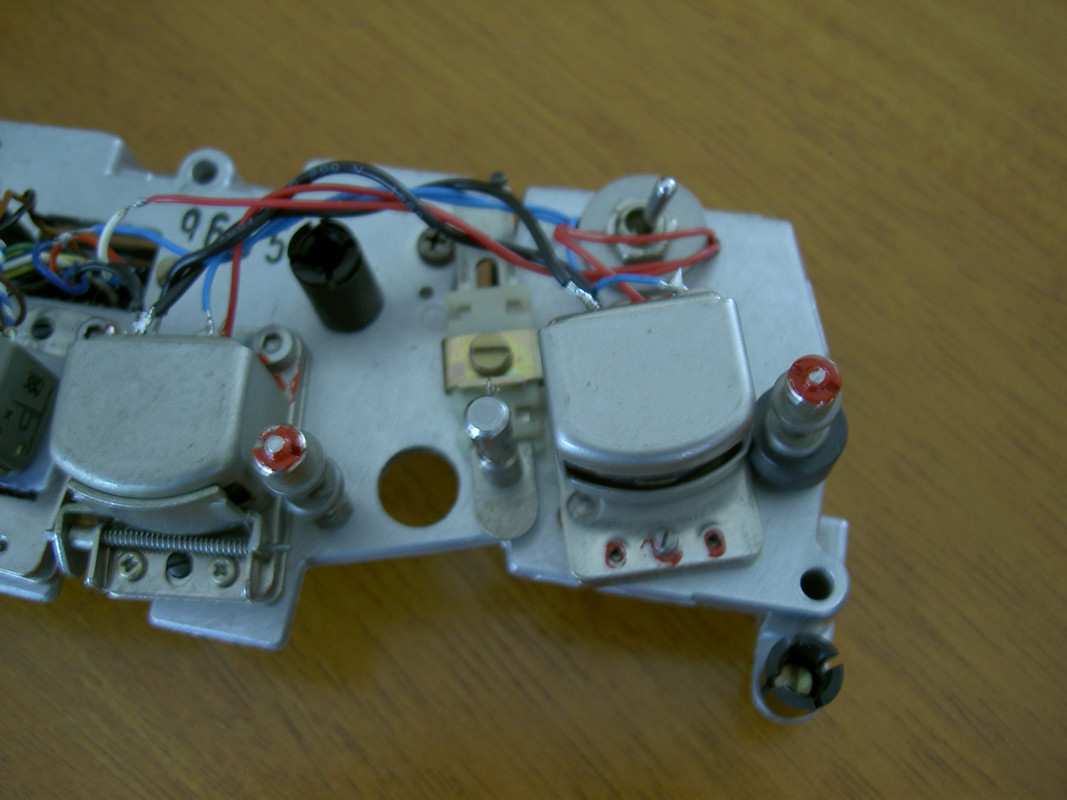

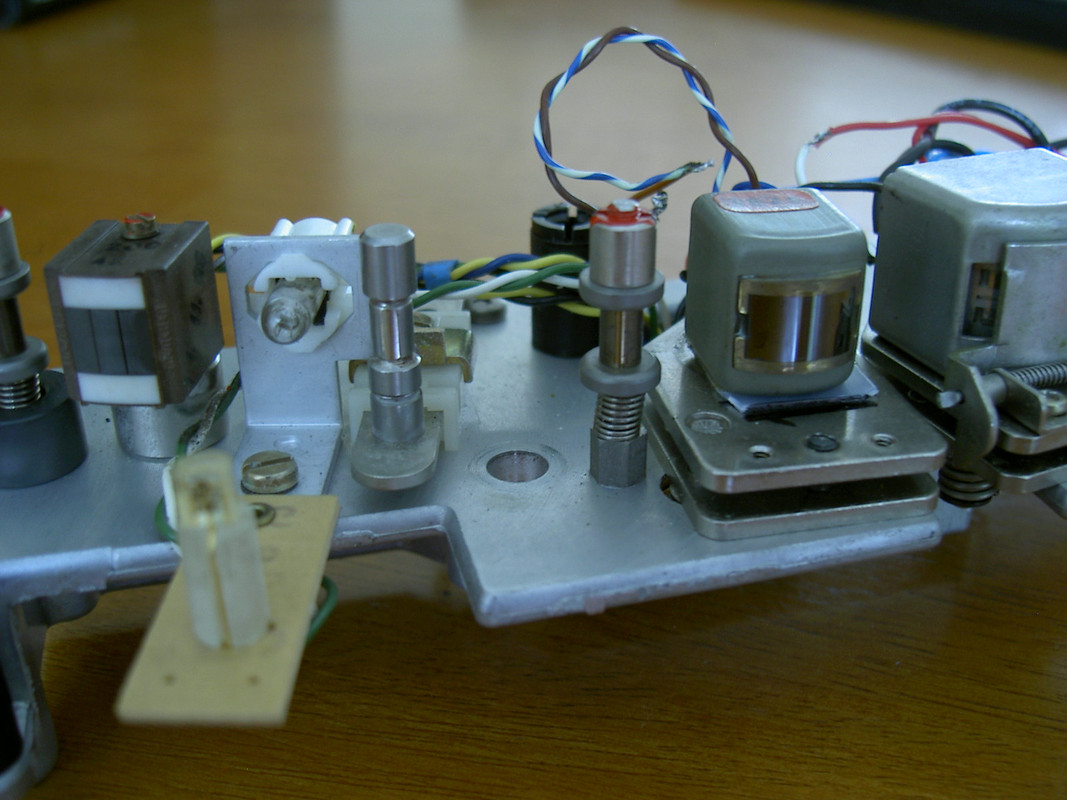

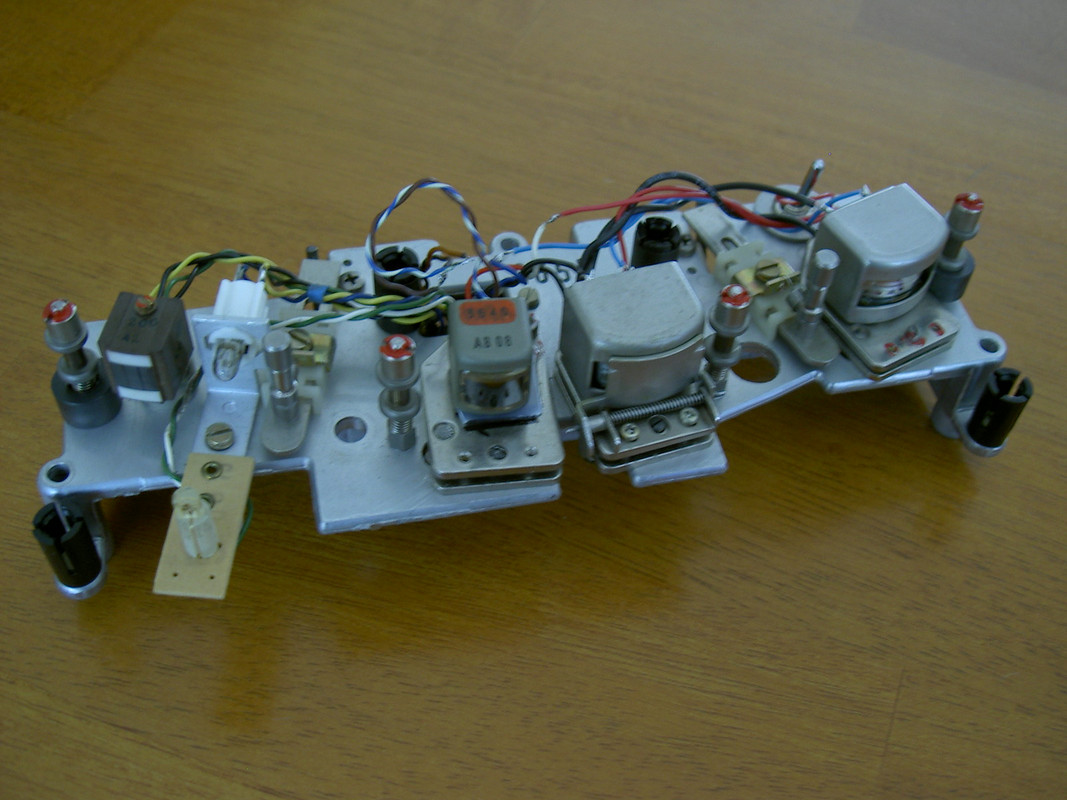

Akai / Akai 4000DS mkII, aansluiting aan/uit schakelaar, OPGELOST; SPEELT!
« Laatste bericht door DHG500 Gepost op 19 september 2018, 21:49:23 pm »
Ik ben momenteel weer een 4000DS mkII speelklaar aan het maken maar loop tegen het feit aan dat absoluut de aan/uit schakelaar op aan moet staan wil de machine überhaupt iets doen. Naar mijn weten zou de machine in de uit stand ook aan geschakeld moeten/kunnen worden als de bandspanningschakelaar (rechts van de aandrukrol) omhoog gaat (er spanning op de band komt).

Kijkend (vanaf de achterkant)  naar de aansluitingen achter op de schakelaar zie ik zes soldeeroogjes. De bovenste twee zijn leeg. Links midden heeft een wit draadje, rechts midden een rood draadje, links onder een zwart draadje en rechts onder een blauw draadje.

Wie heeft ook een mkII (zonder Voltagecaroussel/schakelaar achterop) en kan even kijken hoe het bij hem/haar zit?

Alvast bedankt!

Bob
9
Algemeen / Re: Oproep om Testband gegevens.
« Laatste bericht door sterremuur Gepost op 19 september 2018, 11:45:57 am »
Goed werk allemaal.

Ik kan nu wel weer de band van Jack testen.
Ik heb dus de Pievox tape, een op een Nagra gemaakte tape met alleen 1000Hz en een Akai GX-625, die nog geheel in originele staat is.
Deze kan ik allemaal naast elkaar leggen.
10
Algemeen / Re: Oproep om Testband gegevens.
« Laatste bericht door guuz1 Gepost op 18 september 2018, 20:27:18 pm »
Hoi Jack,

Je hebt grote stappen gezet! Complimenten!

Mooi ook, dat je de oorzaak van de  ca. 1 dB onbalans in LEVEL tussen Links en RECHTS ook gevonden hebt (te wijten aan een niet ideale TELEFUNKEN volspoor opnamekop).

Ook prima, dat je de "Ideale Azimut" zo nauwkeurig hebt kunnen bepalen (met de "NRU methode", wat eigenlijk de "AMPEX" methode is.
(zie de 2 aangehechte AES papers (ca 1960) , die precies "jouw" omgekeerde band methode en de Null Methode beschrijven, om de "ideale azimut"  te vinden.)

Zelf ben ik er niet in geslaagd een werkbaar signaal boven 4 KHZ uit de ruis te halen, bij de omgekeerde "All In One" testband band (die  is op -10dB bij 19.05 cm/s opgenomen, voor de test tonen reeks).

Bij 16KHz heb ik (uiteraard) wel een prima signaal met de tape op de normale manier : magneetlaag tegen de koppen.
(Ik heb dit signaal vervolgens gedigitaliseerd met 192 KHz / 24 Bit): TASCAM HS2 en het faseverschil tussen Links en Rechts bepaald.
( NB  Bij deze (HiRes) sampling frequency  (192 KHz)  heb je nog 12 samples bij 16 KHz).

Meting:  Het faseverschil tussen Links en Rechts op mijn RECORDER (REVOX A700 2T) en mijn Test Tape (All in One, REVOX) is slechts 1.5 sample bij 16 KHz.

Conclusie: Mijn REVOX A700 PB Kop staat goed en de "All in One" test tape is betrouwbaar.

(NB  Ik gebruik voor het bovenstaande de FreeWare Audio Editors OCENAUDIO en AUDACITY, zie fig.  1 en 2.

Download site:                 OCENAUDIO:   https://www.ocenaudio.com/
                                         AUDACITY   :    https://www.audacityteam.org/



Aanbeveling
:  Ik denk dat de "All in ONE " Testtape (die MoTo  heeft) een mooie vergelijking is, om jouw Marotick Tape V3 te checken.

Het zou ook mooi zijn als Eric (STERREMUUR) jouw tape nog kon vergelijken met zijn PIEVOX Testtape.


Al met al :  een mooi project dat nu bijna klaar lijkt te zijn:

1)  De frequenties voor calibratie van de Tapespeeds, en
2)  De Calibratie voor de PB Levels  (NAB 250 nWb/m = 0 dB)

waren al goed.
(de onbalans tussen Links en Rechts is opgelost).

DE AZIMUT van de Jack Marotick Test Tape V3 is zeer waarschijnlijk nu ook prima!

Over to MoTo en STERREMUUR voor hun oordeel!

Complimenten voor je volhardendheid!!
